CPU

CPU1

4核ARM® Cortex-A53 64位处理器，主频1.5GHz

CPU2

4核ARM® Cortex-A7，主频 1.2GHz

存储

RAM

RAM1：2GB LPDDR4内存；RAM2：1GB DDR3内存

ROM

ROM1：8G eMMC Flash; ROM2：8G eMMC Flash

硬盘

500G

显示屏

尺寸

7.0寸

分辨率

1024×600

类型

电容式

环境

工作环境

-40℃ ~ +85℃

存储环境

-40℃ ~ +85℃

相对温度

5~95%RH

大气压

63.0kPa~108.0kPa (海拔4000m及以下)

模拟信号

量程范围

频率: 42.5 ~ 57.5Hz

电压(稳态): 0 ~ 200%UN

闪变: Pst: 0 ~ 20

电压不平衡: 零序 0 ~ 5%

三相四线: 负序 0 ~ 40%

三相三线: 负序 0 ~ 30%

总谐波畸变率: 0 ~ 50%

电压波峰系数≤2

电流波峰系数≤3

谐波和间谐波:2倍的GB/T 18039.4—2003规定值

电流（稳态）: 0～150%IN

负序电流: 0～150% IN

功耗

电压回路: 每相消耗视在功率 ≤0.5VA

电流回路: 每相消耗视在功率 ≤0.75VA

对时方式

GPS

IRIG-B

精度

电压偏差

(10%～150%标称电压) ±0.1%

频率偏差

(42.5 Hz～57.5Hz) ±0.01Hz

电压三相不平衡度

(0.5%～5%) ±0.15%

(5%（不含5%）～40%) ±0.3%

电流三相不平衡度

±1%

电压波动

±5%

短时间闪变

(Pst:0.2～10) ±5%

谐波和间谐波电压

(Uh≥1%UN) ±5%Uh

(Uh＜1%UN) ±0.05% UN

谐波和间谐波电流

(Ih≥3%IN) ±5%Ih

(Ih＜3%IN) ±0.15%IN

谐波和间谐波相角

h≤5，±1°*h

h>5，±5°

谐波和间谐波功率

(Ph≥150W) ±1%Ph

(Ph＜150W) ±1.5W

功率

±0.5%

电流

(I≥0.05IN) ±0.5%

(0.01IN≤I＜0.05IN) ±1%

电压暂降/暂升/中断

电压幅值: ±0.2%UN

持续时间: ±1周波

UN：测量的标称电压范围；IN：测量仪器的标称电流范围；Uh和Ih：测量值，h表示谐波次数。

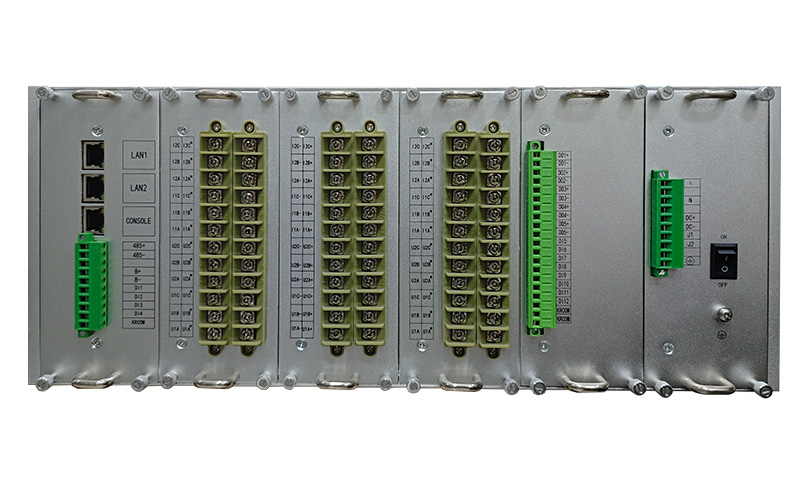

输入回路

电压信号输入回路

互感器接入法： V和100 V

63.51V和110 V

直接接入法： 220 V和380 V

过压能力：4倍额定电压允许1 s

电流信号输入回路

范围：额定电流1 A或5 A

过载能力：1.5倍额定电流连续，10倍额定电流持续1 s

数据通信

以太网接口

支持2路RJ45以太网接口

RS232/485

支持1路工业级串口：

1路RS485通信接口。

通信协议

支持QGD/W 1650.3

机械性能

机械振动

符合GB/T 2423.10—2008的要求

机械冲击

符合GB/T 2423.5—2019的要求

碰撞

符合GB/T 2423.5—2019的要求

自由跌落

符合GB/T 2423.7—2018的要求

阻断性能

非金属外壳阻燃性能符合GB/T 5169.11—2017的要求

外壳防护性能

符合GB/T 4208-2017的要求

绝缘性能

绝缘电阻

额定电压

U（V）

绝缘电阻

MΩ

测试电压

V

正常条件

湿热条件

U≤60

≥10

≥2

250

60＜U≤250

≥10

≥2

500

U＞250

≥10

≥2

1000

注：与二次设备及外部回路直接连接的接口回路应满足U＞250V的要求。

冲击电压

额定电压

U

试验电压峰值

额定电压

U

试验电压峰值

U≤60

2000

125＜U≤250

5000

60＜U≤125

5000

250＜U≤400

6000

电磁兼容性

电压暂降和短时中断

抗扰度应满足GB/T 17626.11和GB/T 17626.29的要求

射频电磁场辐射抗扰度

按照GB/T 17626.3中规定，满足严酷等级4级的要求

电快速瞬变脉冲群抗扰度

按照GB/T 17626.4中规定，满足严酷等级4级的要求

静电放电抗扰度

按照GB/T 17626.2中规定，满足严酷等级4级的要求

浪涌抗扰度

按照GB/T 17626.5中规定，满足严酷等级4级的要求

工频磁场抗扰度

按照GB/T 17626.8中规定，满足严酷等级4级的要求

射频场感应的传导骚扰抗扰度

按照GB/T 17626.6中规定，满足严酷等级3级的要求

振荡波抗扰度

按照GB/T 17626.12中规定，满足严酷等级4级的要求

RTC时钟

支持

硬件看门狗

支持

电源

交直流

额定电压: 交流220V或直流110V

允许偏差: ±20% 纹波: 5%

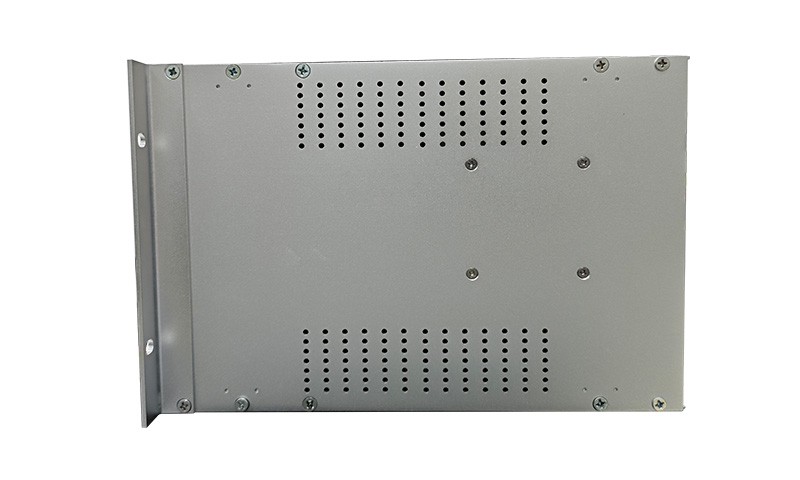

外观

尺寸

长×宽×深：440×180×270 (mm)

重量

约8.6kg

安装方式

4U架构式安装
