装置采用高性能、低功耗RK3588J国产嵌入式独立8核心（4x ARM Cortex-A76,主频2.0GHz + 4x ARM Cortex-A55,主频1.7GHz）+国产FPGA芯片+16位高速同步采样芯片、内存4GB（最大支持32GB）、eMMC存储32GB（最大支持128GB）,可选配SSD硬盘（如容量256GB）。
电能在线监测：装置应能在线监测稳态数据(电压、电流有效值；有功、无功、视在功率、功率因数；基波有功、无功、视在功率、功率因数、基波相角。
自恢复：装置出现异常时，能自恢复，确保装置正常运行。
GPS对时：支持IRIG-B对时，对时精度1us，接收外部GPS时钟源信号，保证了装置的同步采样，所有记录数据带有绝对时刻时标。
通道配置：支持48通道模拟量采样。
AO：支持8路模拟量输出；
DO：支持7路开关量输出。
通信接口：6个RJ45电口， 1个RS232调试口，8个RS485串口。
4个LC千百兆自适应光纤接口（用于GOOSE收发）（选配）。
显示：VGA接口。

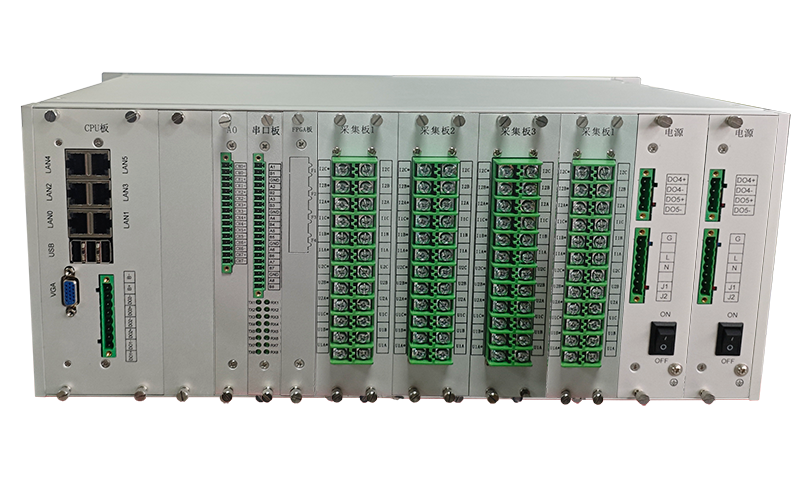

采集板：采用插拔式结构设计。
采样频率：每周波400点。
精度等级：装置支持A级测量精度。
机箱：采用2.5mm铝合金机箱。
近些年来，大规模储能电站建设步入快车道，百兆瓦级及以上规模电站日益增多。这类电站通常配备几十台甚至上百台储能变流器（PCS），同时搭载大量电池组，多设备协同运行的协调控制难题愈发凸显。此外，传统AGC/AVC系统对储能电站的调节仅能满足稳态场景下有功、无功的秒级响应，远无法匹配系统出现波动时对快速响应及调节的需求。在此背景下，亟需一款专用控制装置，实现对全站PCS的集中协调控制——既能提升储能电站在一次调频、源网荷互动、动态无功电压响应等场景的核心性能，又能精准管控各PCS及电池组的充放电特性，确保均衡运行，于是一次调频装置应运而生。
一次调频装置具备并网点电压、频率、功率实时监测能力，可精准接收电网调度指令及电化学储能电站监控系统（EMS）调控信号，对全站PCS实施统一、快速协调控制，最终实现整站一次调频、动态无功调压等关键功能的核心设备。从电站架构来看，该控制器安装于储能电站内部，恰好处于EMS（储能监控系统）与PCS（储能变流器）之间，处在“指令传达-协调管控-执行反馈”的关键枢纽。
一方面，可完成对所有PCS的快速同步调节，大幅提升储能电站在一次调频、源网荷互动、动态无功电压响应等场景的响应速度与调节精度，为电网安全稳定运行提供重要支撑；另一方面，作为储能系统的“指挥中枢”，肩负起全站设备功率协调分配、多单元信息交互、运行状态均衡管控等核心职责，是保障大规模储能电站高效、安全、经济运行的核心设备。

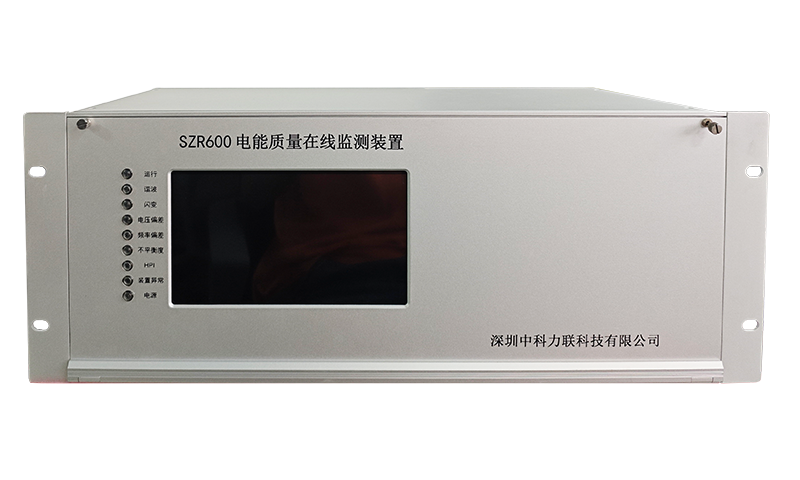

外观 | 尺寸 | 长×宽×深：485×178×270 (mm) | ||||
重量 | 约6.8kg | |||||
电源 | 交直流 | 额定电压: 220V或110V 允许偏差: ±20% 纹波: 5% | ||||
显示屏 | 尺寸 | 7.0寸 | ||||
分辨率 | 1024×600 | |||||
类型 | 电容式工业高清触控屏 | |||||
存储 | eMMC | eMMC存储32/64/128GByte | ||||
SSD硬盘 | 1T（选配） | |||||
环境 | 工作环境 | -40℃ ~ +85℃ | ||||
存储环境 | -40℃ ~ +85℃ | |||||
大气压 | 63.0kPa~108.0kPa (海拔4000m及以下) | |||||
模拟信号 | 量程范围 | 频率: 42.5 ~ 57.5Hz | ||||
电压(稳态): 0 ~ 200%UN | ||||||
电流（稳态）: 0～150%IN | ||||||
负序电流: 0～150% IN | ||||||
功耗 | 电压回路: 每相消耗视在功率 ≤0.5VA | |||||
电流回路: 每相消耗视在功率 ≤0.75VA | ||||||
对时方式 | GPS | IRIG-B | ||||
精度 | 电压偏差 | (10%～150%标称电压) ±0.1% | ||||
频率偏差 | (42.5 Hz～57.5Hz) ±0.001Hz（响应延时小于100ms），频率变化率小于0.01 | |||||
电压波动 | ±5% | |||||
功率 | ±0.5% | |||||
电流 | (I≥0.05IN) ±0.5% (0.01IN≤I＜0.05IN) ±1% | |||||
电压暂降/暂升/中断 | 电压幅值: ±0.2%UN | |||||
持续时间: ±1周波 | ||||||
输入回路 | 电压信号输入回路 | 互感器接入法：100/ 63.51V和110 V | ||||
直接接入法： 220 V和380 V | ||||||
过压能力：4倍额定电压允许1 s | ||||||
电流信号输入回路 | 范围：额定电流1 A或5 A | |||||
过载能力：1.5倍额定电流连续，10倍额定电流持续1 s | ||||||
数据通信 | 以太网接口 | 6个RJ45网口 | ||||
光口 | 4个LC千百兆自适应光纤接口（用于GOOSE收发）【选配】 | |||||
串口 | RS485：8个 | |||||
RS232（调试口）：1个 | ||||||
通信协议 | 支持QGD/W 1650.3 | |||||
机械性能 | 机械振动 | 符合GB/T 2423.10—2008的要求 | ||||
机械冲击 | 符合GB/T 2423.5—1995的要求 | |||||
碰撞 | 符合GB/T 2423.6—1995的要求 | |||||
自由跌落 | 符合GB/T 2423.8—1995的要求 | |||||
阻断性能 | 非金属外壳阻燃性能符合GB/T 5169.11—2006的要求 | |||||
外壳防护性能 | 符合GB4208-2008的要求 | |||||
绝缘性能 | 绝缘电阻 | |||||
额定电压 U（V） | 绝缘电阻（MΩ） | 测试电压 V | ||||
正常条件 | 湿热条件 | |||||
U≤60 | ≥10 | ≥2 | 250 | |||
60＜U≤250 | ≥10 | ≥2 | 500 | |||
U＞250 | ≥10 | ≥2 | 1000 | |||
注：与二次设备及外部回路直接连接的接口回路应满足U＞250V的要求。 | ||||||
冲击电压 | ||||||
额定电压 U | 试验电压峰值 | 额定电压 U | 试验电压峰值 | |||
U≤60 | 2000 | 125＜U≤250 | 5000 | |||
60＜U≤125 | 5000 | 250＜U≤400 | 6000 | |||
电磁兼容性 | 电压暂降和短时中断 | 抗扰度应满足GB/T 17626.11和GB/T 17626.29的要求 | ||||
射频电磁场辐射抗扰度 | 按照GB/T 17626.3中规定，满足严酷等级4级的要求 | |||||
电快速瞬变脉冲群抗扰度 | 按照GB/T 17626.4中规定，满足严酷等级4级的要求 | |||||
静电放电抗扰度 | 按照GB/T 17626.2中规定，满足严酷等级4级的要求 | |||||
浪涌抗扰度 | 按照GB/T 17626.5中规定，满足严酷等级4级的要求 | |||||
工频磁场抗扰度 | 按照GB/T 17626.8中规定，满足严酷等级4级的要求 | |||||
射频场感应的传导骚扰抗扰度 | 按照GB/T 17626.6中规定，满足严酷等级3级的要求 | |||||
振荡波抗扰度 | 按照GB/T 17626.12中规定，满足严酷等级4级的要求 | |||||
