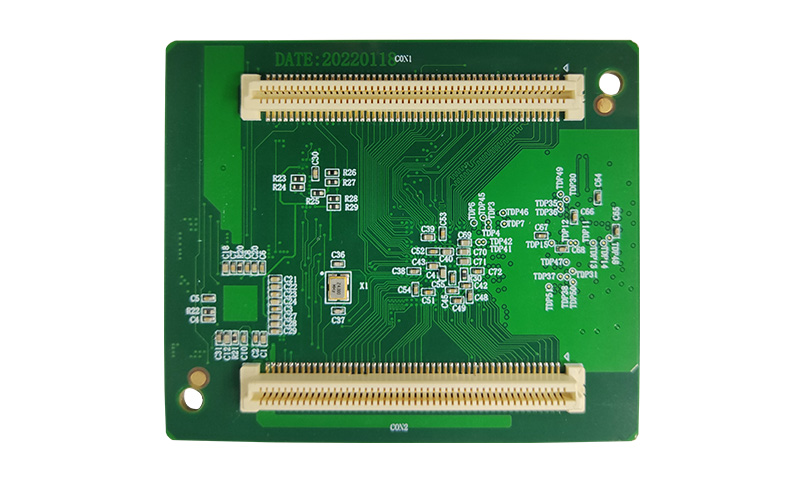

项目

描述

CPU

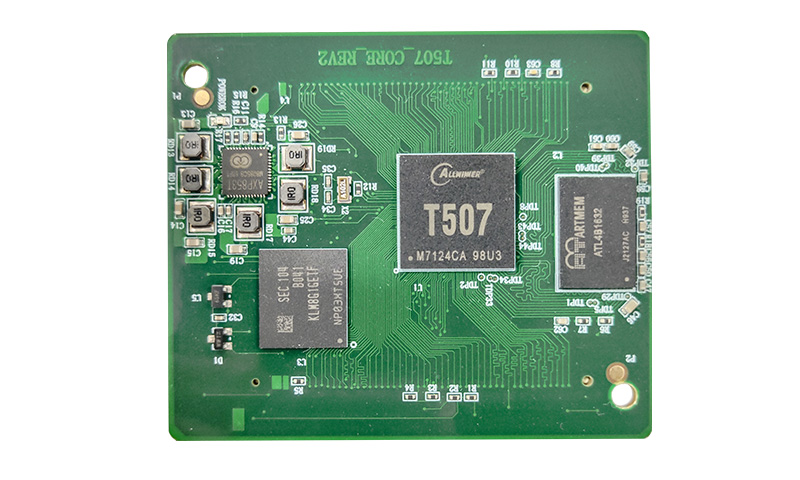

CPU:全志科技T507

4x ARM® Cortex-A53处理器，主频高达1.5GHz

GPU: G31 MP2，支持 OpenGL ES 1.0/2.0/3.2、 Vulkan 1.1、 OpenCL 2.0

Encoder：支持 4K@25fps H.264 视频硬件编码

Decoder：支持 4K@30fps H.265/VP9/AVS2 视频硬件解码

内存

2GB LPDDR4内存

存储

8G eMMC Flash

Video IN

1x MIPI CSI V1.0，包含 4 个数据通道， 每通道速率高达 1Gbps，最高支持8M@30fps 或 4x 1080P@25fps

Video OUT

1x RGB DISPLAY(LCD) ， 支 持 RGB888 、 RGB666 和 RGB565 ， 最 高 支 持1080P@60fps

2x LVDS DISPLAY(LVDS0、 LVDS1)， 双路 LVDS 最高支持 1920x1080@60fps，单路 LVDS 最高支持 1366x768@60fps
备注： LVDS0、 LVDS1 与 LCD 引脚复用

1x CVBS OUT，支持 NTSC 和 PAL 制式

1x HDMI OUT(Only for T507-H)， 兼容 HDCP2.2、 HDCP1.4 标准，最高支持 4K@30fps

LED

1x 电源指示灯

其他硬件资源

2x EMAC(EMAC0、 EMAC1)， EMAC0 支持 RMII/RGMII PHY 接口(10/100/1000
Mbps)， EMAC1 支持 RMII PHY 接口(10/100Mbps)

1x USB2.0 OTG(USB0)， 支持高速(480Mbps)、全速(12Mbps)和低速(1.5Mps)模式

3x USB2.0 HOST(USB1、 USB2、 USB3)， 支持高速(480Mbps)、全速(12Mbps)和低速(1.5Mbps)模式

2x SMHC(SDC0/SDC1)，支持 SD3.0、 SDIO3.0、 eMMC5.0
备注： 核心板板载 eMMC 已使用 SDC2，未引出至邮票孔引脚

6x TWI(Two Wire Interface)(TWI0~TWI4、 S_TWI0)， 支持标准模式(100Kbps)和高速模式(400Kbps)
备注： 核心板板载 PMIC 已使用 S_TWI0， 且同时引出至邮票孔引脚

2x SPI(SPI0、 SPI1)，每路含 2 个片选信号， 时钟频率高达 100MHz，支持Master Mode、 Slave Mode
备注： 由于 SPI0-WP 和 SPI0-HOLD 引脚在核心板内部已复用为 eMMC 功能， 因此 SPI0 不支持四线输出/四线输入模式

1x TSC，可作为 SPI(Synchronous Parallel Interface)或 SSI(Synchronous Serial Interface)接口

6x UART， UART0~UART5， 波特率最高支持 4Mbps

6x PWM，支持 PWM 输出、输入捕获，输出频率高达 24/100MHz

1x SCR(Smart Card Reader)

1x CIR(Consumer Infrared)

1x CIR(Consumer Infrared)

4x GPADC(General Purpose ADC)， 12bit 分辨率，采样率高达 1MHz备注： 由于 GPADC0 在核心板上已用作 DDR 配置引脚， 因此不建议再次使用 GPADC0

1x LRADC(Low Rate ADC)， 6bit 分辨率，采样率高达 2KHz

3x I2S/PCM， I2S 模式支持 8 个通道及 32 位/192Kbit 采样率， I2S 和 TDM 模
式最高支持 16 个通道及 32 位/96Kbit 采样率

1x OWA(One Wire Audio)，兼容 S/PDIF 协议

1x Audio Codec，包含 2 通道 DAC、 1 路单端 LINEOUTL/LINEOUTR 输出， 支持 8KHz~192KHz DAC 采样率

1x DMIC， 支持 8KHz~48KHz 采样率

1x JTAG

备注： 部分引脚资源存在复用关系。
