CPU

CPU:全志科技 A40i

架构：4x ARM® Cortex-A7，主频高达 1.2GHz

GPU: Mali400 MP2，支持 OpenGL ES 1.1/2.0、Open VG 1.1

Encoder: 支持 1080P@45fps H.264 视频硬件编码

Decoder: 支持 1080P@60fps H.264 视频硬件解码

内存

512MB/1GB DDR3内存

存储

4/8G Flash eMMC

Video IN

2x CSI(CMOS sensor parallel interface)，CSI0 支持 1080P@30fps，CSI1 支持720P@30fps

4-channelTVIN，CVBS 输入，支持 NTSC和 PAL制式

Video ouT

4-lanes MIPI DSI，支持 1080P@60fps

1x HDMI OUT，支持 1080P@60fps、HDMI 1.4 规范

2x RGB DISPALY，支持 1080P@60fps

2x LVDS DISPALY，支持 1080P@60fps

备注:2路 LVDS DISPLAY 与 LCDO(RGB DISPALY)引脚复用

4-lanes TVOUT，CVBS 输出，支持NTSC 和 PAL制式

工作电压

DC 5V

LED

1x 电源指示灯

2x 用户可编程指示灯

接口方式

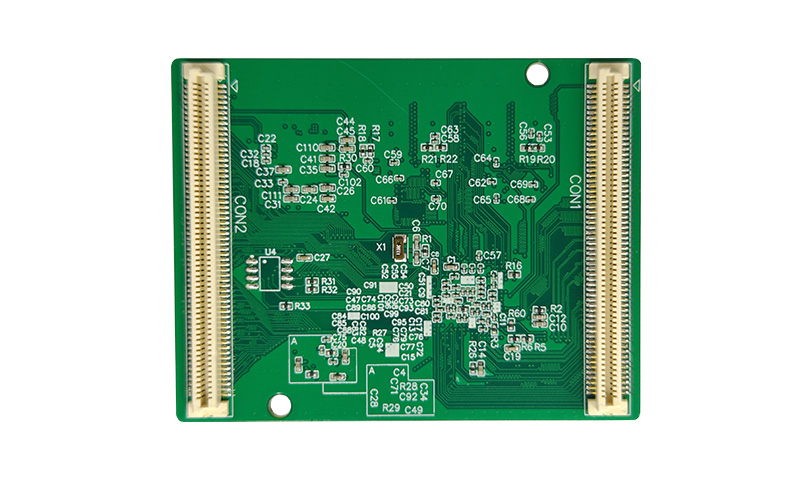

2 x板对板240pin连接器

机械尺寸

72mmX56mm X8mm

其他硬件资源

（注：部分硬件资源存在复用关系）

1x USB 2.0 OTG

2x USB 2.0 HOST

3x SMHC(SDCO/SDC1/SDC3)，支持 SD3.0、SDIO2.0、MMC5.0

备注:核心板板载 eMMC 已使用 SDC2

5x TWI(I2C)，支持标准模式(100Kb/s)和高速模式(400Kb/s)

4x SPI，每路含 2个片选信号，时钟频率可高达 100MHz

2x TSC，可作为 SPI(Synchronous Parallel Interface)或 SSI(Synchronous SeriaInterface)接口

8x UART

8x PWM，支持 PWM 输出、输入捕获，输出频率可高达 24/100MHz

1x EMAC，支持 MII PHY 接口(10/100Mbps)

1x GMAC，支持 MII/RMI/RGMII PHY 接口(10/10

1x SATA，支持 1.5Gbps、3.0Gbps 速率

备注: 目前仅 1.5Gbps 速率测试正常

2x PS2

2x KEYADC，多按键检测接口，6-bit 分辨率，输入电压范围为 0~2V

1x KEYPAD，8x8 键盘矩阵接口

1x SCR（Smart Card Reader）

1x RTP，4 线触摸屏接口

2x CIR
